I2C协议

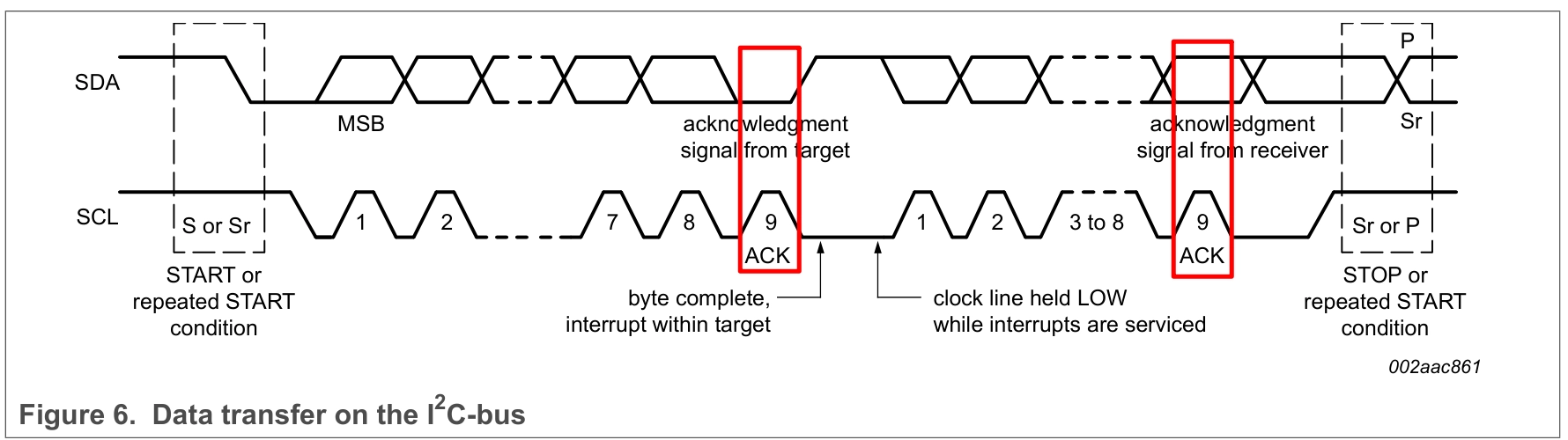

时序图

---

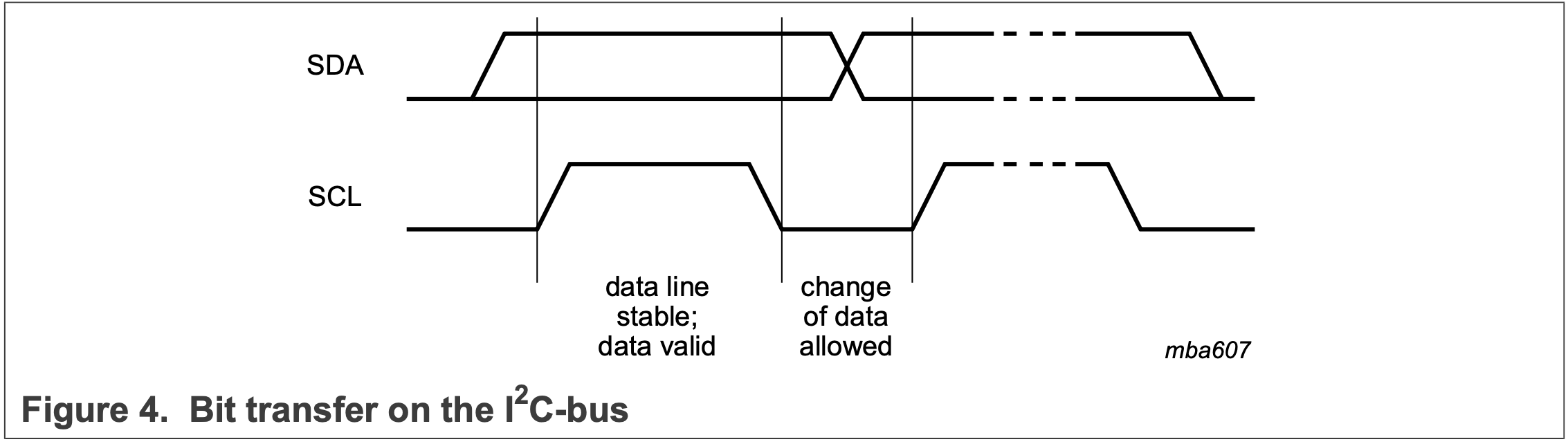

数据有效性

I²C 协议对数据的采样是发生在 SCL 为高电平期间，除了起始、停止信号，在数据传输 SCL 为高电平期间，SDA 必须保持稳定，不允许发生变化，只有在 SCL 为低电平时才可跳变

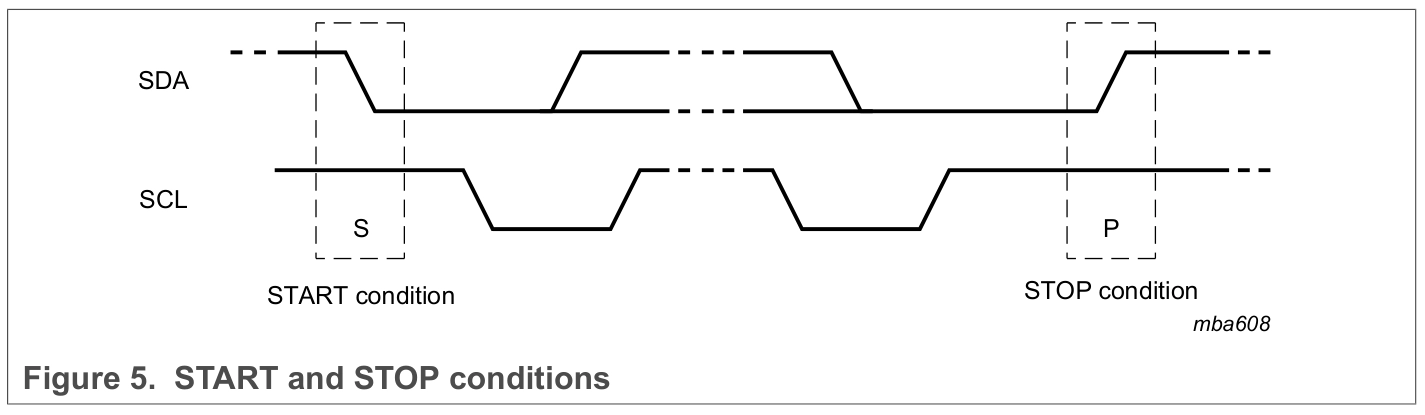

起始信号和停止信号

• 起始信号：在 SCL 为高电平时，SDA 由高变低
• 停止信号：在 SCL 为高电平时，SDA 由低变高

应答信号和非应答信号

• 应答信号 ：第 9 个 SCL 时钟周期，SDA 信号为低电平；
• 非应答信号：第 9 个 SCL 时钟周期，SDA 信号为高电平；

Note

应答信号出现在主机发送 1 字节之后，即第 9 个 SCL 时钟周期。这时，主机释放 SDA 总线，把控制权交给从机，由于上拉电阻的原因，此时总线为高点平；如果从机能正确收到主机发来的数据，从机会把 SDA 总线拉低，表示应答信号
